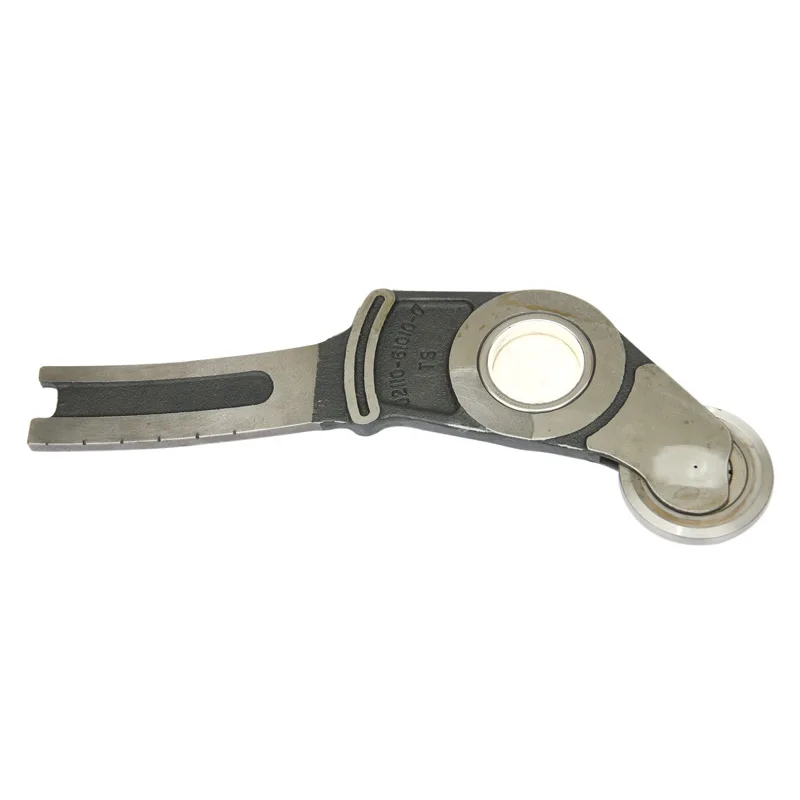

Industrielle Webmaschinen sind nur so zuverlässig wie ihre schwächste Komponente. Bei Schaft- und Jacquard-Fachfachsystemen ist dieArm abwerfenist einer mechanischen Beanspruchung ausgesetzt, der die meisten Maschinenteile nie ausgesetzt sind – Millionen von Hin- und Herbewegungen, anhaltende seitliche Belastungen und die ständige Einwirkung von Faserstaub und Schmiermittelrückständen. In diesem Zusammenhang ist es kein Zufall, dass eine einzelne Komponente eine ununterbrochene Lebensdauer von 6 bis 8 Jahren hat. Es ist das direkte Ergebnis durchdachter Technik, erstklassiger Materialauswahl und einer Produktionsphilosophie, die auf langfristiger industrieller Leistung basiert.
BeiChangshu Changxin Textile Equipment Co., Ltd.Unser Ingenieursteam hat Jahrzehnte damit verbracht, genau zu untersuchen, was einen Fachtierarm, der nach 18 Monaten ausfällt, von einem Fachtierarm unterscheidet, der nach sieben Jahren immer noch einwandfrei funktioniert. Die Antworten beziehen sich stets auf die gleichen fünf Faktoren: Legierungszusammensetzung, Oberflächenhärte, Maßhaltigkeit, dynamisches Gleichgewicht und Ermüdungsbeständigkeit unter zyklischer Belastung. In diesem Artikel werden alle diese Faktoren ausführlich erläutert, die Spezifikationen unserer Produkte erläutert und Ihnen der technische Rahmen gegeben, mit dem Sie den Kauf eines Abwurfarms sicher beurteilen können.
Die Materialauswahl ist der entscheidende Faktor dafür, wie lange ein Fachbildearm unter Produktionsbedingungen funktioniert. Ein äußerlich identisches Teil kann sich je nach verwendeter Legierung, angewandter Wärmebehandlung und gewählter Oberflächenveredelungsmethode völlig unterschiedlich verhalten. Bei Changshu Changxin Textile Equipment Co., Ltd. basieren unsere Materialbeschaffungs- und Testprotokolle auf einem Ziel: der Herstellung von Komponenten, die über Hunderte Millionen Zyklen hinweg Dimensionsstabilität und Oberflächenintegrität beibehalten.
Der Fachbildearm arbeitet in einer mechanisch aggressiven Umgebung. Bei jedem Zyklus entstehen Biegebeanspruchung, Torsionsbelastung und Stoßkräfte am Drehgelenk. Während einer Standardproduktionsschicht von 16 Stunden wird der Fachbildearm einer typischen Schaftwebmaschine zwischen 800.000 und 1,2 Millionen Lastzyklen ausgesetzt. Multipliziert man das mit einem 300-Tage-Produktionsjahr, kommt man auf über 350 Millionen Zyklen pro Jahr. Nur Materialien, die für eine hohe Ermüdungsbeständigkeit bei hohen Zyklen ausgelegt sind, können dieser Belastung standhalten, ohne Mikrorisse oder Maßabweichungen zu entwickeln.
Unsere Fachbildearme werden aus folgenden Materialspezifikationen hergestellt:
Das Ergebnis ist ein Bauteil mit einer harten, verschleißfesten Außenseite und einem zähen, rissfesten Kern. Diese Struktur mit doppelten Eigenschaften ermöglicht es unserem Abwurfarm, Tausende von Aufprallzyklen pro Stunde zu absorbieren, ohne an Spannungskonzentrationspunkten abzusplittern oder zu brechen.
| Grundmaterial | Hochfester legierter Stahl, Güteklasse 40CrMnMo oder gleichwertig |
| Oberflächenhärte | HRC 58 - 62 (alle Kontakt- und Lagerflächen) |
| Kernhärte | HRC 30 - 38 |
| Gehäusetiefe | 0,8 mm - 1,2 mm |
| Wärmebehandlung | Aufkohlen + Abschrecken + Anlassen bei niedriger Temperatur |
| Oberflächenbeschaffenheit (Ra) | 0,4 bis 0,8 Mikrometer an Lager- und Drehgelenkschnittstellen |
| Korrosionsschutzbeschichtung | Phosphatierender + rosthemmender Ölfilm |
Neben dem Stahl selbst spielt auch die Qualität der an Drehgelenken verwendeten Bronze- oder Polymerbuchsen eine wichtige Rolle für die Langlebigkeit. In unserem Werk werden an hochbelasteten Schnittstellen selbstschmierende Verbundbuchsen eingesetzt. Dadurch wird der Wartungsaufwand erheblich reduziert und der Metall-auf-Metall-Verschleiß verhindert, der billigere Baugruppen innerhalb der ersten zwei Betriebsjahre zerstört.
Der Kauf eines Fachearms allein aufgrund des Preises ist eine der teuersten Entscheidungen, die ein Fabrikmanager treffen kann. Die tatsächlichen Kosten einer Komponente werden über ihre gesamte Lebensdauer berechnet, einschließlich ungeplanter Ausfallzeiten, Austauscharbeiten und Qualitätsmängeln, die während des Zeitraums entstehen, in dem eine verschlissene Komponente noch läuft, aber nicht mehr genau funktioniert. Das Verständnis der technischen Spezifikationen, die mit einer langen Lebensdauer einhergehen, ermöglicht es Beschaffungsteams, Entscheidungen auf der Grundlage der Gesamtbetriebskosten statt des Stückpreises zu treffen.
Unser Ingenieurteam bei Changxin Textile veröffentlicht vollständige technische Datenblätter für jedes von uns hergestellte Fachbildearmmodell. Die folgenden Spezifikationen sind für unsere Kunden stets die kritischsten bei der Bewertung der Komponentenqualität:
| Toleranz der Drehpunktbohrung | Klasse H6 (ISO 286) |
| Längentoleranz | plus oder minus 0,05 mm |
| Geradlinigkeit | Maximal 0,02 mm pro 100 mm |
| Statische Tragfähigkeit | 1.800 N am Drehpunkt |
| Dynamische Ermüdungsbewertung | 500 Millionen Zyklen bei 1.200 N |
| Charpy-Impact-Wert | Mindestens 45 J/cm2 |
| Oberflächenrauheit (Pivot) | Ra 0,4 - 0,8 Mikrometer |
| Betriebstemperaturbereich | -10 Grad C bis +80 Grad C |
| Kompatible Webstuhl-RPM | Bis zu 650 U/min Dauerbetrieb |
Bei diesen Zahlen handelt es sich nicht um Marketingziele. Sie stellen gemessene Leistungswerte dar, die durch Tests Dritter im ISO-zertifizierten Qualitätslabor unseres Werks verifiziert wurden. Jede Produktionscharge wird einer Stichprobenkontrolle anhand dieser Parameter unterzogen, bevor die Versandgenehmigung erteilt wird.
Zwei aus identischem Rohmaterial hergestellte Fachbildearme können im Betrieb sehr unterschiedliche Leistungen erbringen, wenn der Herstellungsprozess, der sie geformt hat, inkonsistent war. Präzise Bearbeitungstoleranzen, Gleichmäßigkeit der Wärmebehandlung, Schleifparameter und Endkontrollprotokolle hinterlassen dauerhafte Spuren im fertigen Teil. Diese Signaturen unterstützen entweder eine lange Lebensdauer oder untergraben sie vom ersten Tag der Installation an.
Unser Produktionsprozess bei Changshu Changxin Textile Equipment Co., Ltd. folgt einem strengen Ablauf, der darauf abzielt, in jeder Phase Qualität in die Komponente einzubauen, anstatt zu versuchen, sie am Ende zu prüfen. Die wichtigsten Prozessschritte und ihre Auswirkungen auf die Qualität werden im Folgenden beschrieben:
| Leerer Typ | Gesenkschmieden (kein Gießen) |
| Grobbearbeitungsmaterial | 0,5 - 0,8 mm auf kritischen Oberflächen |
| Aufkohlungstemperatur | 920 Grad C, kontrollierte Atmosphäre |
| Abschreckmedium | Ölabschreckung, Rührbad |
| Kryo-Behandlung | Minus 80 Grad C (ausgewählte Modelle) |
| Genauigkeit des Endbohrungsschleifens | Plus oder minus 5 Mikrometer |
| Inspektionsumfang | 100 % fertige Teile, 12 kritische Abmessungen |
| Qualitätszertifizierung | ISO 9001:2015 |
Dieses Maß an Prozesskontrolle unterscheidet einen Fachbildearm, der 6 bis 8 Jahre im Einsatz ist, von einem, der nach 18 Monaten übermäßiges Spiel im Drehgelenk entwickelt. Maßabweichungen bei einem verschlissenen Drehpunkt führen direkt zu Fachgeometriefehlern, einer erhöhten Belastung des Schaftrahmens und letztendlich zu Webstoffdefekten, die zu Kundenbeschwerden führen, lange bevor der Arm tatsächlich mechanisch versagt.
Das Verständnis der Fehlermöglichkeiten ist ebenso wichtig wie das Verständnis, was ein gutes Produkt ausmacht. In unserer jahrzehntelangen Zusammenarbeit mit Textilfabriken in Asien, Europa und Südamerika sind die Muster vorzeitiger Fachversagensarme bemerkenswert konsistent. Die meisten Fehler fallen in eine von vier Kategorien: metallurgische Abkürzungen, geometrische Ungenauigkeit, fehlerhafte Installation und unzureichendes Schmierungsmanagement. Jeder dieser Fehlermodi ist vermeidbar.
Die folgende Aufschlüsselung identifiziert die Hauptursachen, auf die unser technisches Serviceteam am häufigsten stößt, zusammen mit den beobachtbaren Symptomen, die darauf hinweisen, dass sich die einzelnen Fehlermodi entwickeln:
Unsere Fachbildearmkonstruktionen umfassen Funktionen, die speziell zur Minderung dieser Fehlerarten entwickelt wurden. Selbstschmierende Buchsen am Drehpunkt, großzügige Schmierstoffreservoirs an den Schmiernippeln und vergrößerte Bohrungsschrägen, die die Montage führen, ohne Kantenspannungen zu erzeugen, gehören zu den Standardmerkmalen unserer Komponenten.
Selbst der Schuppenarm höchster Qualität wird sein Potenzial nicht voll ausschöpfen, wenn die ihn umgebenden Wartungsmaßnahmen schlecht gemanagt werden. Umgekehrt kann ein gut durchgeführtes vorbeugendes Wartungsprogramm die Lebensdauer weit über die Benchmark von 6 bis 8 Jahren hinaus verlängern, wodurch die Gesamtkomponentenkosten gesenkt und gleichzeitig die Webmaschinenverfügbarkeit verbessert wird. Unsere Fabrik stellt jedem Kunden eine detaillierte Wartungsanleitung zur Verfügung, die auf sein spezifisches Webmaschinenmodell und seine Produktionsumgebung zugeschnitten ist.
Die Wartungsaktivitäten, die den größten Einfluss auf die Lebensdauer haben, sind einfach umzusetzen und erfordern keine spezielle Ausrüstung, die über die Ausstattung einer gut ausgestatteten Wartungsabteilung hinausgeht.
| Schmierungsprüfung | Alle 250 Stunden |
| Vollständige Nachschmierung | Alle 500 Stunden (250 Stunden in rauen Umgebungen) |
| Fett spülen und ersetzen | Jährlich |
| Prüfung des Spiels der Drehzapfenbohrung | Alle 1.000 Stunden |
| Farbeindringprüfung | Alle 2.000 Stunden (Hochgeschwindigkeitswebstühle) |
| Überprüfung der Schuppengeometrie | Alle 500 Stunden |
| Überprüfung des Befestigungsdrehmoments | Alle 250 Stunden |
| Austauschschwelle (Bohrungsspiel) | 0,06 mm maximales Spiel |
Mühlen, die diesen Wartungsplan einhalten, berichten durchweg von der Lebensdauer der Fachwerkarme, die am oberen Ende des Bereichs von 6 bis 8 Jahren liegt. Mehrere unserer langjährigen Kunden, die Komponenten von Changshu Changxin Textile Equipment Co., Ltd. in gut gewarteten Umgebungen betreiben, haben eine dokumentierte Lebensdauer von mehr als 9 Jahren bei hochwertigen Webstuhlmodellen. Die Kombination aus unserer Fertigungsqualität und einem disziplinierten Wartungsprogramm macht diese Ergebnisse erreichbar.
Ein Abwurfarm, der 6 bis 8 Jahre zuverlässig seinen Dienst leistet, ist kein Zufallsprodukt. Es ist das Ergebnis eines konsequenten, disziplinierten Ansatzes in Bezug auf Materialwissenschaft, Fertigungspräzision, Qualitätskontrolle und Feldwartung. Jedes Element unseres Design- und Produktionsprozesses bei Changshu Changxin Textile Equipment Co., Ltd. ist auf dieses Lebensdauerziel ausgerichtet, denn unsere Kunden messen uns nicht an den Anschaffungskosten unserer Komponenten, sondern an den Anschaffungskosten über ihre gesamte Lebensdauer.
Die Schlüsselfaktoren, die bestimmen, ob ein Fachbildearm diesen Maßstab erreicht, sind klar und messbar: Legierungsauswahl, Einsatzhärte und -tiefe, Maßhaltigkeit, Schmiedekornstruktur, Ermüdungsbeständigkeit und die Qualität des Wartungsprogramms rund um die im Einsatz befindliche Komponente. Unsere Produkte sind so konstruiert und hergestellt, dass sie in all diesen Dimensionen hervorragende Leistungen erbringen. Unser technisches Support-Team steht Ihrem Wartungspersonal zur Seite, um die Betriebsumgebung für eine maximale Lebensdauer der Komponenten zu optimieren.
Wenn Ihr aktueller Lieferant nicht über die Materialzertifizierungen, Maßkontrollaufzeichnungen und Ermüdungstestdaten verfügen kann, die die Lebensdaueraussagen seiner Komponenten untermauern, ist das ein aussagekräftiges Signal. Wir stellen die gesamte Dokumentation als Standardbestandteil jeder Bestellung zur Verfügung, die wir versenden.
Kontaktieren Sie noch heute unser technisches Team bei Changshu Changxin Textile Equipment Co., Ltdfür eine umfassende Produktberatung. Wir überprüfen Ihr Webmaschinenmodell, die aktuellen Komponentenspezifikationen und die Wartungsumgebung, um die Fachbildearmkonfiguration zu ermitteln, die für Ihre spezifische Anwendung die längste Lebensdauer bietet.
Fordern Sie direkt bei unserem Werk ein technisches Datenblatt, eine Musterbestellung oder ein individuelles Angebot an.Unser technisches Personal beantwortet alle technischen Anfragen innerhalb eines Werktages und wir versenden in über 40 Länder mit vollständiger Exportdokumentation.
Lassen Sie nicht zu, dass leistungsschwache Komponenten Ihre Wartungskosten in die Höhe treiben und die Verfügbarkeit Ihrer Webmaschine verringern. Kontaktieren Sie uns jetzt und lassen Sie unsere Produktqualität für sich sprechen.
Woher weiß ich, wann ein Fachbildearm das Ende seiner Lebensdauer erreicht hat und ersetzt statt gewartet werden muss?
Der zuverlässigste Indikator ist das Zapfenbohrungsspiel, das mit einem kalibrierten Messgerät gemessen wird. Wenn das Spiel zwischen der Bohrung und der Gegenwelle 0,06 mm überschreitet, kann die Komponente nicht mehr die geometrische Genauigkeit aufrechterhalten, die für eine gleichmäßige Schuppenbildung erforderlich ist. An diesem Punkt führt der fortgesetzte Betrieb zu einer zunehmenden Beanspruchung des Webschaftrahmens und zu Gewebedefekten, die nicht durch Einstellung oder Nachschmierung behoben werden können. Weitere Indikatoren für den Austausch sind sichtbare Oberflächenrisse am Armkörper, die bei der Farbeindringprüfung festgestellt wurden, Reibspuren an der Kontaktzone der Drehwelle oder eine messbare Zunahme der Abweichung der Schuppengeometrie von mehr als 2 mm gegenüber der ursprünglichen Inbetriebnahmereferenz. Jede dieser Bedingungen rechtfertigt unabhängig voneinander einen Ersatz; Das Vorhandensein von zwei oder mehr weist darauf hin, dass die Komponente weit über ihren optimalen Austauschpunkt hinaus funktioniert.
Wie groß ist der Unterschied in der Lebensdauer zwischen einem gegossenen und einem geschmiedeten Fachbildearm und rechtfertigt der Preisunterschied das Upgrade?
Der Unterschied in der Lebensdauer zwischen gegossenen und geschmiedeten Fachbildearmen ist erheblich und in der Praxis gut dokumentiert. Gusskomponenten weisen eine zufällige, isotrope Kornstruktur auf, die in allen Richtungen eine annähernd gleiche Festigkeit bietet, jedoch nicht die gerichtete Ermüdungsbeständigkeit aufweist, die geschmiedete Komponenten durch einen ausgerichteten Kornfluss erreichen. Unter Ermüdungsbedingungen mit hoher Lastspielzahl – das ist genau die Betriebsumgebung einer Webmaschine, die zwei oder drei Schichten pro Tag mit 500 bis 650 U/min läuft – zeigen geschmiedete Arme durchweg eine um 35 bis 50 % längere Ermüdungslebensdauer, bevor Risse entstehen. Auf Basis der Betriebskosten amortisieren sich die höheren Anschaffungskosten eines geschmiedeten Fachbildearms in der Regel innerhalb der ersten 18 Betriebsmonate durch eine geringere Austauschhäufigkeit und geringere Ausfallkosten. Bei Fabriken, die im Dreischichtbetrieb arbeiten, ist die Amortisationszeit in der Regel sogar noch kürzer, sodass die geschmiedete Option bei jedem Planungshorizont über zwei Jahre hinaus die kostengünstigere Wahl ist.
Kann ein Fachbildearm, der für eine Webstuhlmarke entwickelt wurde, für den Einsatz an der Maschine eines anderen Herstellers angepasst werden, und welche Risiken bestehen?
Der markenübergreifende Austausch von Fachbildearmen ist in manchen Fällen technisch möglich, birgt jedoch erhebliche Risiken, die vor einem solchen Einbau sorgfältig abgeschätzt werden müssen. Das Hauptanliegen ist die Dimensionskompatibilität an der Drehpunktschnittstelle und der Verbindungsstiftgeometrie. Selbst kleine Unterschiede im Bohrungsdurchmesser, im Stiftlochabstand oder in der Armspannweite können zu einer Fehlausrichtung führen, die die Belastung an unbeabsichtigten Stellen konzentriert, die Lebensdauer drastisch verkürzt und möglicherweise den angrenzenden Drehblock oder Schaftrahmen beschädigt. Ein zweitrangiges Problem ist die Tragfähigkeitskompatibilität: Verschiedene Webmaschinenkonstruktionen üben unterschiedliche dynamische Kräfte auf den Fachbildearm aus, und eine Komponente, die für eine Maschine mit niedrigerer Geschwindigkeit ausgelegt ist, kann beim Betrieb auf einer Plattform mit höherer Geschwindigkeit viel früher Ermüdungsrisse entwickeln. In unserer Fabrik werden Fachfacharme nach den spezifischen Maßstandards aller großen Webstuhlmarken in der aktuellen Produktion hergestellt. Unser Technikteam kann die Originalspezifikationen Ihres Webstuhls überprüfen, um zu bestätigen, ob eine bestimmte Armkonfiguration tatsächlich passt oder ein Kompromiss ist, der die Lebensdauer verkürzt.
Welcher Schmierstofftyp und welche Anwendungsmethode erzielen die besten Ergebnisse für Fachbildearm-Drehgelenke in Webumgebungen mit hohen Temperaturen?
In Webumgebungen, in denen die Umgebungstemperatur regelmäßig 30 °C übersteigt, kann sich Standard-Lithiumfett der NLGI-Klasse 2 verdünnen und schneller aus der Lagerschnittstelle auswandern, als das Nenn-Nachschmierintervall annimmt. Für diese Bedingungen ist ein Lithiumkomplexfett der NLGI-Klasse 2 mit einem Tropfpunkt über 260 °C die geeignete Spezifikation. Lithiumkomplexfette behalten ihre Konsistenz und Filmfestigkeit bei erhöhten Temperaturen deutlich besser als herkömmliche Lithiumseifenfette. Wichtig ist auch die Art des Auftragens: Das manuelle Auftragen einer Fettpistole auf den Nippel, bis an der Entlastungsstelle frisches Fett sichtbar ist, stellt sicher, dass das alte, oxidierte Fett vollständig verdrängt und nicht nur verdünnt wird. Automatisierte Zentralschmiersysteme können so kalibriert werden, dass sie das richtige Volumen im richtigen Intervall liefern, und in Umgebungen mit hoher Produktion und Dreischichtbetrieb übertreffen sie durchgängig manuelle Programme bei der Aufrechterhaltung einer angemessenen Filmdicke über den gesamten Betriebszyklus. Auf Anfrage stellt unser Werk Schmierstoffspezifikationsblätter zur Verfügung.
Wie wirkt sich die Drehzahl einer Webmaschine auf die erwartete Lebensdauer eines Fachbildearms aus und sollten Maschinen mit höherer Geschwindigkeit eine andere Komponentenspezifikation verwenden?
Die Betriebsgeschwindigkeit des Webstuhls hat einen direkten und nichtlinearen Einfluss auf die Ermüdungsanhäufung der Abwurfarme. Bei 400 U/min schafft eine Webmaschine im Dreischichtbetrieb etwa 192 Millionen Zyklen pro Jahr. Bei 600 U/min steigt diese Zahl auf 288 Millionen Zyklen – ein Anstieg der jährlichen Ermüdungsbelastung um 50 %, der die Lebensdauer der Komponenten um 35 bis 40 % verkürzen kann, wenn die Armspezifikation nicht entsprechend angepasst wird. Für Webmaschinen, die über 500 U/min arbeiten, empfiehlt unser Werk die verbesserte Spezifikation, die eine kryogene Behandlung nach dem Abschrecken, eine engere Bohrungstoleranzklasse und eine Oberflächenrauheitsspezifikation von Ra 0,4 Mikrometer statt 0,8 Mikrometer an der Drehpunktschnittstelle umfasst. Die kryogene Behandlung wandelt Restaustenit in Martensit um, wodurch die Dimensionsstabilität verbessert und die Dauerfestigkeit der Oberfläche erhöht wird. Die engere Bohrungstoleranz verringert die dynamische Lastkonzentration, die auftritt, wenn der Abstand es der Welle ermöglicht, in einem reduzierten Bogen Kontakt zu haben, statt in vollem Umfang Kontakt zu haben. Diese Upgrades gehören zur Standardausstattung unserer Hochgeschwindigkeits-Webmaschinenserie und sind als Werksoption für Standardmodelle erhältlich, wenn die Betriebsgeschwindigkeit des Kunden dies erfordert.
